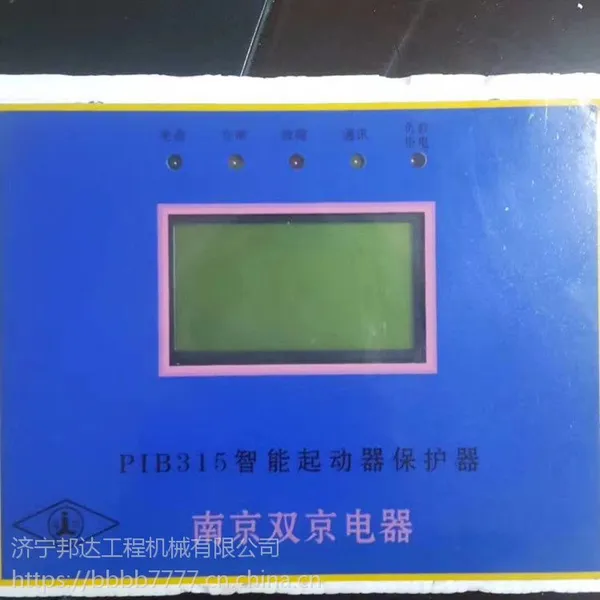

PIB400智能起动器保护器电气系统工作原理：

1、电源  接通电源开关SA1，控制变压器T1有电，副边输出0-127V（630馈电为220V），合闸继电器KA1，其中127V，经全波整流后供合闸电磁铁QF。输出54V经整流后供欠压线圈Q分励线圈FL，输出18V供保护器使用。

2、过载、短路、漏电、漏电闭锁保护  该部分保护由SJDK智能PLC保护器实现。具体整定使用见附SJDK智能PLC保护器使用说明书。故障发生后保护器中继电器动作，其常开接点打开常闭接点闭合，分别使欠压线包失电，分励线圈得电跳闸，同时，安装在前门的液晶显示器给出相应的故障显示。由于时间继电器ST失电，其延时打开常开接点ST-1打开，闭锁合闸继电器KA1，使得在故障未排除或虽排除未复位的情况下，开关不能再次合闸送电。

3．电动合分闸

（1）电动合闸：在风电、瓦斯和高低压连锁及保护都正常的情况下，按下合闸按钮SB1，KA1得电，其常开接点KA1-1、KA1-2闭合，合闸电磁铁QF闭合，开关合闸送电。

（2）电动分闸：按下分闸按钮SB2，分励线圈FL得电，欠压线圈Q失电，断路器跳闸。

4．试验  试验按钮SB3和SB4分别控制本馈电开关的过载试验和漏电试验。
